BYD、BYDN型摆线针轮油冷式电动滚筒

点击数:24602  录入时间:2011-8-22 【打印此页】 【关闭

BYD、BYDN型摆线针轮油冷式电动滚筒



产品简介:


  油冷式电动滚筒是胶带输送机的一种新型驱动装置,目前已逐步地取代了由减速机-电动机所构成的外驱动装置。

  BYD型摆线针轮油冷式电动滚筒,其内部采用了先进的摆线针轮行星减速机构,与老式的TDY75型两级齿轮减速的滚筒比较,具有如下优点:

  1、结构紧凑,体积小,重量轻;

  2、传动比范围大;

  3、传动效率高;

  4、具有超符合耐冲击的特点;

  5、传动平稳,寿命长;

  6、超支性能好,过载能力强;

  7、BYDN型具有单向旋转,防止逆向转动功能。

  本系列滚筒是胶带输送机的驱动装置,用以拖动胶带使主机运转,目前在矿山、化工、交通运输、机械、电力等国民经济各个领域已得到广泛应用。

  1、本系列滚筒为完全密封型,并采用了防护形式为IP44的密封接线盒,与风冷电动滚筒相比,无进出通风口,故可随主机安装在露天粉尘大、潮湿泥泞的场所。

  2、本系列滚筒采用了B级绝缘电动机,并使用了滴点较高的润滑脂,以及耐油、耐高温的橡胶油封,因此当环境温度不超过40度时,能额定运行。

  3、本系列滚筒,不适用于高温物料输送机和要求防爆的场所。

技术参数
功率(P)
带速(V)
带宽(B)
直径(D)
18.5-37
1-4
800-1400
630-800

产品定货代号:

  用户订购电动滚筒时,需提出以下四个参数:

  功率(P)、胶带速度(V)、胶带宽度(B)、滚筒直径(D)

  例:订购功率P=30千瓦、胶带速度V=2.00米/秒、胶带宽度B=1200毫米、滚筒直径D=800毫米

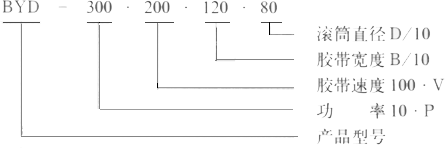

  定货代号为:



   注:当附加逆止功能时,产品型号为BYDN;不附加逆止功能时,产品型号为BYD。

   具有逆止功能的滚筒,旋转方向的确定:在滚筒接线端观察,顺时针防线为“S”,逆时针方向为“N”。

   订货代号的最后注明“S”或“N”。
