WZ 型外装式摆线电动滚筒

点击数：10370  录入时间：2007-11-11 【打印此页】 【关闭】

产品简介:

　 　该型外装式电动滚筒是将摆线针轮减速机构置于筒形外壳内、外接立式或卧式电动机，用于带式输送机的一种新型驱动装置。该产品有以下特点： 　　1.由于电机外置，电机故障率大大下降，且装拆维修方便；
　　2.由于电机的散热条件得到改善，适应了小带宽、大功率、外壳包胶等要求的选用；
　　3.采用摆线针轮减速机构效率达85%以上；
　　4.具有单向旋转，反向逆止功能。

WZ外装式摆线电动滚筒系列参数表:

<, TD style="BORDER-RIGHT: windowtext 0.5pt solid; PADDING-RIGHT: 5.4pt; BORDER-TOP: medium none; PADDING-LEFT: 5.4pt; BACKGROUND: #ffffcc; PADDING-BOTTOM: 0cm; BORDER-LEFT: medium none; WIDTH: 45.45pt; PADDING-TOP: 0cm; BORDER-BOTTOM: windowtext 0.5pt solid; HEIGHT: 14.2pt; mso-border-left-alt: solid windowtext .5pt; mso-border-top-alt: solid windowtext .5pt" width=61>

筒径 D	电机功率 （Kw）	带宽B	线速度V（m/s）
			1.0	1.25	1.6	2.0	2.5	3.15	4.0
630	18.5	650	○	○	○	○	○	○
		800	○	○	○	○	○	○
		1000	○	○	○	○	○	○
		1200	○	○	○	○	○	○
		1400	○	○	○	○	○	○
	22	650	○	○	○	○	○	○
		800	○	○	○	○	○	○
		1000	○	○	○	○	○	○
		1200	○	○	○	○	○	○
		1400	○	○	○	○	○	○
	30	650		○	○	○	○	○
		800		○	○	○	○	○
		1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400	○	○	○	○	○
	37	1000			○	○	○	○
		1200			○	○	○	○
		1400			○	○	○	○
800	18.5	800	○	○	○	○	○	○	○
		1000	○	○	○	○	○	○	○
		1200	○	○	○	○	○	○	○
		1400	○	○	○	○	○	○	○
	22	800		○	○	○	○	○	○
		1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
		1400		○	○	○	○	○	○
	30	800			○	○	○	○	○
		1000			○	○	○	○	○
		1200			○	○	○	○	○
		1400			○	○	○	○	○
	37	1000			○	○	○	○
		1200			○	○	○	○
		1400			○	○	○	○
	45	1000			○	○	○	○	○
		1200			○	○	○	○	○
		1400			○	○	○	○	○
	55	1000			○	○	○
		1200			○	○	○
		1400			○	○	○
1000	37	1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
		1400		○	○	○	○	○	○
	45	1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400		○	○	○	○	○
	55	1000		○	○	○	○	○
		1200		○	○	○	○	○
		1400		○	○	○	○	○

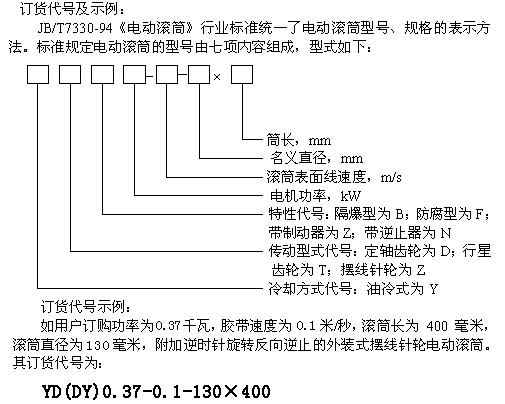

订货说明：

订货注意事项：

（1）.因目前外装式电动滚筒尚未制定相关行业标准，本厂将该型号电动滚筒首位代号用W（“外装”的首位汉语拼音）表示。外装式电动滚筒外置电机可分为立式电机和卧式电机，用户订购时请加以说明；

（2）.用户订购逆止电动滚筒时，须注明旋转方向，如不注明则为任意方向。其表示方法为在特性代号后加“S”（表示在电机引出线一侧观察，端盖应顺时针旋转）或“N”（表示在电机引出线一侧观察，端盖应逆时针旋转）。
