YD油冷式电动滚筒

点击数：10061 录入时间：2007/11/26 【打印此页】【关闭】

产品简介:

　油冷式电动滚筒是胶带输送机的驱动装置，用以拖动胶带使主机运转，它可以广泛代替目前使用懂得电动机--减速机所构成的外驱动装置。

　　 1.油冷式电动滚筒密封性能较好，因此可用于粉尘大的潮湿泥泞的场所。
　　 2.电动滚筒有封闭结构的接线盒，因此可随同主机安装杂爱露天或室内工作。
　　 3.电动滚筒采用B级绝缘的电动机，其电磁部分与Y型标准电动机完全相同。但是由于冷却方式及结构形式有所变化，为了有区别，将滚筒电动机定为YG型。电机使用滴点较高的润滑脂以及耐油耐高温的橡胶油封，因此当环境温度不超过40摄氏度时，能够安全运转。
　　4.电动滚筒不适用于高温物料输送机。

　特点：

　　1.结构紧凑，重量轻、占地少；　　2.外型整齐、美观、使用安全方便；　　3.运转噪音小。

YD油冷式电动滚筒参数：

筒径D (mm)	电机功率P (Kw)	带宽B (mm)	线速度V(m/s)
筒径D (mm)	电机功率P (Kw)	带宽B (mm)	0.63	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4
315	1.5	500			○	○	○	○
	1.5	650			○	○	○	○
	2.2	500		○	○	○	○	○
	2.2	650		○	○	○	○	○
	3.0	500		○	○	○	○	○
	3.0	650		○	○	○	○	○
	4	500			○	○	○	○
	4	650			○	○	○	○
	5.5	500					○	○
	5.5	650			○	○	○	○
	7.5	650					○	○
400	1.5	500		○	○	○	○	○
	1.5	650		○	○	○	○	○
	2.2	500	○	○	○	○	○	○
	2.2	650	○	○	○	○	○	○
	3.0	500	○	○	○	○	○	○
	3.0	650	○	○	○	○	○	○
	4	500		○	○	○	○	○
	4	650		○	○	○	○	○
	5.5	500				○	○	○
	5.5	650		○	○	○	○	○
	7.5	650				○	○	○
500	1.5	500		○	○	○
		650		○	○	○
		800		○	○	○
	2.2	500	○	○	○	○	○	○	○
		650	○	○	○	○	○	○	○
		800	○	○	○	○	○	○	○
	3.0	500	○	○	○	○	○	○	○
		650	○	○	○	○	○	○	○
		800	○	○	○	○	○	○	○
	4	500		○	○	○	○	○	○
		650		○	○	○	○	○	○
		800		○	○	○	○	○	○
	5.5	500			○	○	○	○	○
	650		○	○	○	○	○	○
	800		○	○	○	○	○	○
	7.5	500					○	○	○	○
		650		○	○	○	○	○	○	○
		800		○	○	○	○	○	○	○
	11	650			○	○	○	○	○	○
	11	800			○	○	○	○	○	○
	15	650				○	○	○	○	○
	15	800				○	○	○	○	○
630	3.0	650		○	○	○	○	○	○
		800		○	○	○	○	○	○
		1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
	4.0	650			○	○	○	○	○
		800		○	○	○	○	○	○
		1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
	5.5	650			○	○	○	○	○
		800		○	○	○	○	○	○
		1000		○	○	○	○	○	○
		1200		○	○	○	○	○	○
	7.5	650			○	○	○	○	○	○	○
		800		○	○	○	○	○	○	○	○
		1000		○	○	○	○	○	○	○	○
		1200		○	○	○	○	○	○	○	○
	11	650			○	○	○	○	○	○	○
		800		○	○	○	○	○	○	○	○
		1000		○	○	○	○	○	○	○	○
		1200		○	○	○	○	○	○	○	○
	15	650						○	○	○	○
		800			○	○	○	○	○	○	○
		1000			○	○	○	○	○	○	○
		1200			○	○	○	○	○	○	○
800	5.5	1000				○	○	○
		1200				○	○	○
		1400				○	○	○
	7.5	1000				○	○	○	○	○
		1200				○	○	○	○	○
		1400				○	○	○	○	○
	11	1000				○	○	○	○	○
		1200				○	○	○	○	○
		1400				○	○	○	○	○
	15	1000				○	○	○	○	○
		1200				○	○	○	○	○
		1400				○	○	○	○	○

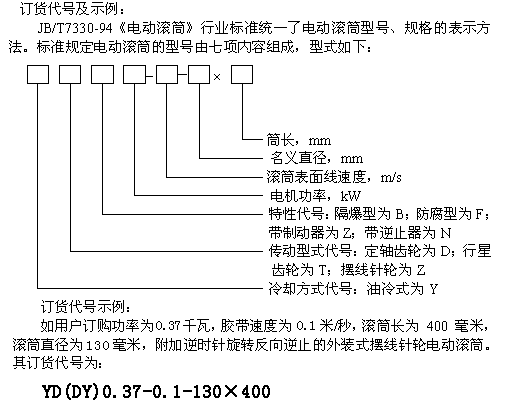

订货说明：

订货注意事项：
(1).因目前外装式电动滚筒尚未制定相关行业标准，本厂将该型号电动滚筒首位代号用W(“外装”的首位汉语拼音)表示。外装式电动滚筒外置电机可分为立式电机和卧式电机，用户订购时请加以说明；
(2).用户订购逆止电动滚筒时，须注明旋转方向，如不注明则为任意方向。其表示方法为在特性代号后加“S”(表示在电机引出线一侧观察，端盖应顺时针旋转)或“N”(表示在电机引出线一侧观察，端盖应逆时针旋转)。
